Konstruktion der Chomsky-Normalform

· by

Inhalt

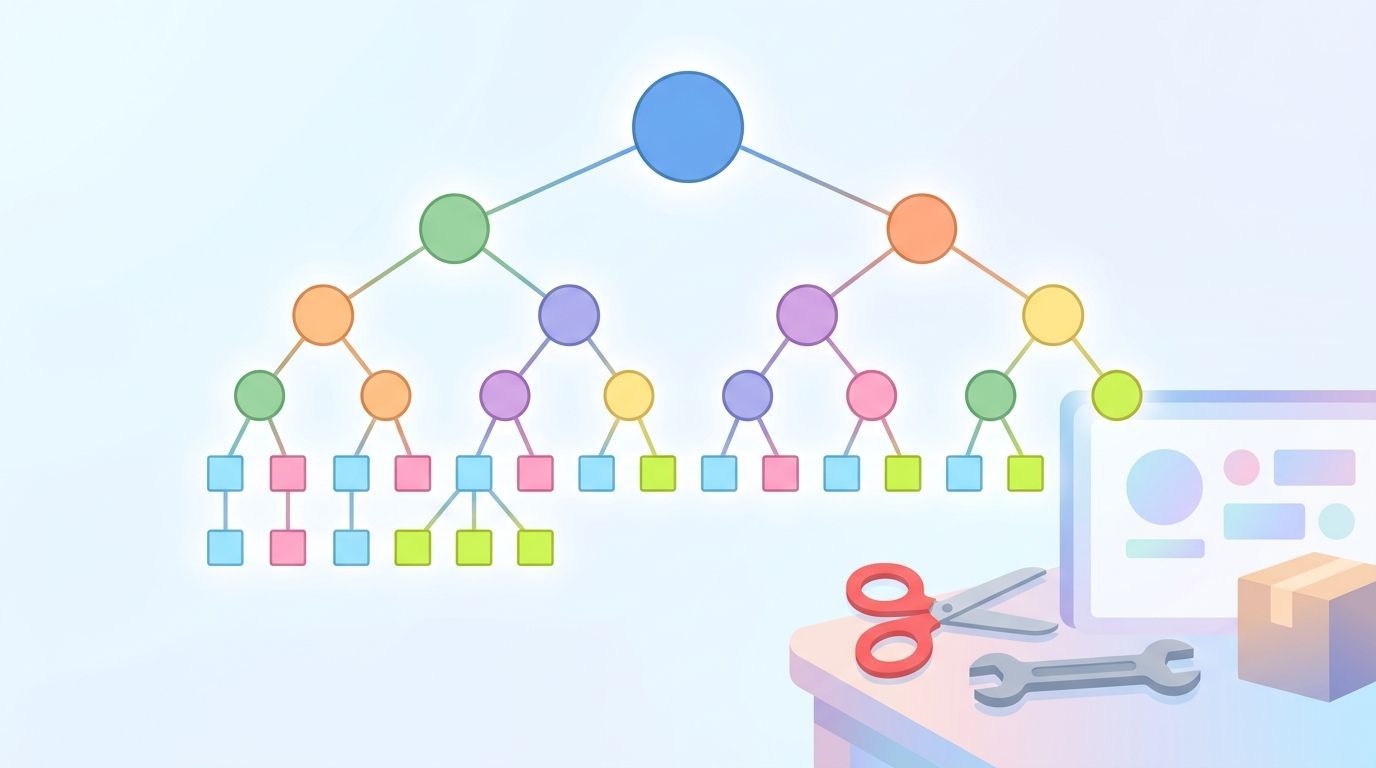

Binärer Ableitungsbaum, in dem sich jeder innere Knoten in genau zwei Kinder teilt, daneben Schere und Schraubenschlüssel
In der Chomsky-Normalform ist jeder Ableitungsbaum binär.

Die Chomsky-Normalform ist eine bestimmte Art, eine kontextfreie Grammatik zu formulieren. Dabei haben nur die Produktionsregeln eine festgelegte Form, alles andere ist wie immer. Die Chomsky-Normalform kommt bei dem CYK-Algorithmus, der das Wortproblem für kontextfreie Grammatiken löst, zum Einsatz. Jede kontextfreie Grammatik kann in Chomsky-Normalform gebracht werden.

Die Chomsky-Normalform

Das Besondere an der Chomsky-Normalform ist, dass alle Regeln der Grammatik \(G (V, \Sigma, P, S)\) folgende Form haben: \(A \rightarrow BC\) oder \(A \rightarrow a\). Dabei sind \(A, B, C \in V\) und \(a \in \Sigma\).

Falls die Grammatik in der Lage ist, das Leere Wort \(\varepsilon\) zu erzeugen, dann führt man ein neues Startsymbol \(S'\) ein. Es bekommt die Sonderregel \(S' \rightarrow \varepsilon\) und für jede Regel \(S \rightarrow \alpha\) eine Regel \(S' \rightarrow \alpha\). Dabei darf S' niemals auf der rechten Seite einer Produktion stehen. (Eine Regel \(S' \rightarrow S\) wäre selbst keine Regel der Chomsky-Normalform.)

Eine Eigenschaft der Chomsky-Normalform ist, dass jedes nicht-leere Wort \(w\) in genau \(2 \cdot |w| - 1\) Ableitungsschritten gebildet wird: \(|w| - 1\) Schritte der Form \(A \rightarrow BC\) erzeugen die \(|w|\) Nicht-Terminale, und \(|w|\) Schritte der Form \(A \rightarrow a\) machen daraus Terminale. Das leere Wort braucht genau einen Schritt (\(S' \rightarrow \varepsilon\)).

Konstruktion der CNF

Aus einer Grammatik \(G (V, \Sigma, P, S)\) kann mit folgenden vier Schritten eine Grammatik \(G' (V', \Sigma, P', S)\) in Chomsky-Normalform (CNF) erstellt werden:

Schritt 1

Immer wenn ein Terminal \(a \in \Sigma\) auf einer rechten Seite mit mindestens zwei Symbolen steht, wird es durch eine neue Variable \(Y_a\) ersetzt und eine neue Produktion \(Y_a \rightarrow a\) zu P' hinzugefügt. Regeln der Form \(A \rightarrow a\) bleiben, wie sie sind.

Es ist somit sichergestellt, dass alle Regeln entweder nur Nicht-Terminale auf der rechten Seite der Produktion stehen haben oder \(\varepsilon\) oder dass dort ein einzelnes Terminal steht.

Schritt 2

Immer wenn mehr als zwei Variablen auf der rechten Seite stehen, werden diese durch neue ersetzt. Sagen wir es stehen rechts m Variablen. Dann führt man m - 2 neue Variablen \(C_1, ..., C_{m-2}\) ein, fügt diese zu V' hinzu, und macht aus einer Regel \(A \rightarrow B_1 B_2 ... B_m\) die Regeln \(A \rightarrow B_1 C_1, C_1 \rightarrow B_2 C_2, ..., C_{i-1} \rightarrow B_i C_i, ..., C_{m-2} \rightarrow B_{m-1} B_m\).

An dieser Stelle ist sichergestellt, dass alle Regeln entweder nur ein oder zwei Nicht-Terminale auf der rechten Seite der Produktion stehen haben oder \(\varepsilon\) oder dass dort ein einzelnes Terminal steht.

Schritt 3

Nun wollen wir alle \(\varepsilon\)-Übergänge entfernen.

Um dies zu erreichen, bestimmen wir zuerst die Menge \(V_\varepsilon\) aller Variablen, aus denen sich \(\varepsilon\) ableiten lässt: Zuerst gehören alle \(A\) mit einer Regel \(A \rightarrow \varepsilon\) dazu, dann wiederholt alle \(B\) mit einer Regel \(B \rightarrow C_1 ... C_k\), deren rechte Seite nur aus Variablen in \(V_\varepsilon\) besteht.

Für jede Regel \(B \rightarrow CD\) mit \(C \in V_\varepsilon\) fügen wir die Regel \(B \rightarrow D\) hinzu, und mit \(D \in V_\varepsilon\) die Regel \(B \rightarrow C\). Erst danach streichen wir alle Regeln \(A \rightarrow \varepsilon\). Würde man sie einfach streichen, gingen Wörter verloren: Aus \(C_1 \rightarrow S Y_a\) mit \(S \rightarrow \varepsilon\) wird nur dann noch \(Y_a\), wenn man \(C_1 \rightarrow Y_a\) hinzufügt. Am Ende fügen wir die Regeln \(S' \rightarrow S | \varepsilon\) hinzu, falls \(S \in V_\varepsilon\) ist, die Grammatik also das leere Wort erzeugen konnte.

Nun ist sichergestellt, dass alle Regeln (außer \(S' \rightarrow \varepsilon\)) entweder nur ein oder zwei Nicht-Terminale auf der rechten Seite der Produktion stehen haben oder dass dort ein einzelnes Terminal steht. Regeln mit nur einem Nicht-Terminal auf der rechten Seite gibt es allerdings noch.

Schritt 4

In diesem Schritt entfernen wir die Kettenregeln, also Regeln der Form \(A \rightarrow B\) mit \(A, B \in V\).

Zuerst entfernt man Kreise von Kettenregeln, also \(A_1 \rightarrow A_2 \rightarrow A_3 \rightarrow ... \rightarrow A_u \rightarrow A_1\). Diese findet man mit einer Tiefensuche. Dann ersetzt man alle \(A_2, ..., A_u\) durch \(A_1\). Die Regel \(A_1 \rightarrow A_1\) kann entfernt werden, da sie ja nichts ändert.

Danach sind die Kettenregeln kreisfrei. Für jede Kettenregel \(A \rightarrow B\) fügt man für jede Regel \(B \rightarrow \alpha\) die Regel \(A \rightarrow \alpha\) hinzu und streicht \(A \rightarrow B\). Dabei arbeitet man von hinten nach vorne, sodass \(B\) selbst keine Kettenregeln mehr hat. Jetzt ist die Grammatik in Chomsky-Normalform.

Beispiele

Die Sprache der Palindrome

Gegeben sei folgende Grammatik: \(G(\underbrace{\{S\}}_{V}, \underbrace{\{a,b\}}_{\Sigma}, P, S)\) mit \(P = \{S \rightarrow \varepsilon | a | b | aSa | bSb \}\).

Schritt 1

\(S \rightarrow \varepsilon | a | b | Y_aSY_a | Y_bSY_b\) \(Y_a \rightarrow a\) \(Y_b \rightarrow b\)

Schritt 2

\(S \rightarrow \varepsilon | a | b | Y_aC_1 | Y_bC_2\) \(C_1 \rightarrow SY_a\) \(C_2 \rightarrow SY_b\) \(Y_a \rightarrow a\) \(Y_b \rightarrow b\)

Schritt 3

\(V_\varepsilon = \{S\}\). Da \(S\) in \(C_1 \rightarrow SY_a\) und \(C_2 \rightarrow SY_b\) vorkommt, kommen \(C_1 \rightarrow Y_a\) und \(C_2 \rightarrow Y_b\) hinzu: \(S \rightarrow a | b | Y_aC_1 | Y_bC_2\) \(C_1 \rightarrow SY_a | Y_a\) \(C_2 \rightarrow SY_b | Y_b\) \(Y_a \rightarrow a\) \(Y_b \rightarrow b\) \(S' \rightarrow S | \varepsilon\)

Schritt 4

Die Kettenregeln sind \(C_1 \rightarrow Y_a\), \(C_2 \rightarrow Y_b\) und \(S' \rightarrow S\). Kreise gibt es keine. \(C_1 \rightarrow Y_a\) wird zu \(C_1 \rightarrow a\), \(C_2 \rightarrow Y_b\) wird zu \(C_2 \rightarrow b\), und \(S' \rightarrow S\) wird durch die Regeln von \(S\) ersetzt.

Ergebnis

Damit ist die Grammatik: \(G_{CNF} (\{S, S', Y_a, Y_b, C_1, C_2\}, \{a,b\}, P', S')\) mit folgenden Produktionen P': \(P' = \{S' \rightarrow \varepsilon | a | b | Y_aC_1 | Y_bC_2,\) \(~ S \rightarrow a | b | Y_aC_1 | Y_bC_2,\) \(~ C_1 \rightarrow SY_a | a,\) \(~ C_2 \rightarrow SY_b | b,\) \(~ Y_a \rightarrow a,\) \(~ Y_b \rightarrow b\}\)

Zur Probe: Das Palindrom \(abba\) entsteht in \(2 \cdot 4 - 1 = 7\) Schritten: \(S' \rightarrow Y_aC_1 \rightarrow aC_1 \rightarrow aSY_a \rightarrow aY_bC_2Y_a \rightarrow abC_2Y_a \rightarrow abbY_a \rightarrow abba\).

Sie ist also nicht schöner oder einfacher geworden, hat aber eine bestimmte Struktur erhalten.

  • Wikipedia
  • Uwe Schöning: Theoretische Informatik- kurz gefasst. 5. Auflage. Spektrum Akademischer Verlag, Heidelberg 2008, ISBN 978-3-8274-1824-1, S. 44, DNB 986529222.
  • KIT:
    • Skript von Prof. Dr. Dorothea Wagner, S. 98
    • Übung vom 02.02.2012 - Hier ist ein sehr gutes, detailliertes Beispiel!
